| ブランド名 | Hoston |
| モデル番号 | HBS-6-3200 |

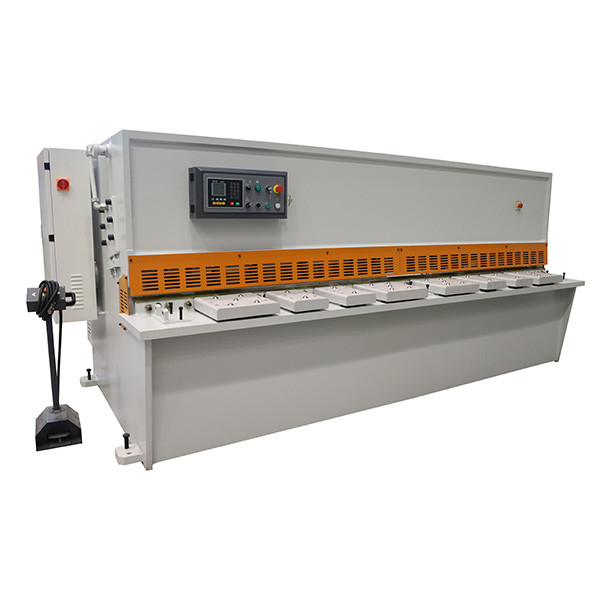

液圧スイングビームシーリングマシンの正確な調整のためのCNC制御システム
水力振動梁切削機は,高精度で効率的な金属板の切削のために設計されています.その堅牢な水力振動梁メカニズムは,スムーズな動作と正確な切断を保証します.材料の変形を最小限に抑える. 高度なCNC制御システムにより,ユーザーはさまざまな材料と厚さの切断角度とギャップを簡単に調整できます. 機械はユーザーフレンドリーなタッチスクリーンインターフェースを備えています.運用の柔軟性を向上させるさらに,正確な位置付けのための自動バックゲージと ボール転送テーブルや 材料の取り扱いを容易にするための餌アームなどのサポート機能が含まれています.この技術と設計の組み合わせは,信頼性と一貫した切断性能を必要とする産業用アプリケーションに理想的です.
| モデル | ユニット | 4×2500 | 4×3200 | 4×4000 | 6×2500 | 6×3200 | 6×4000 | 8×2500 | 8×3200 | 8×4000 | 10×2500 |
| 最大切断厚さ | mm | 4 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 |
| 最大切断幅 | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 2500 |
| プレートの強度 | N/mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| 切断角 | ° | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 |
| ストローク数 | ミニ | 22 | 19 | 17 | 18 | 15 | 13 | 14 | 12 | 10 | 11 |
| バックゲーバー・ストローク | mm | 550 | 550 | 550 | 950 | 550 | 550 | 550 | 550 | 550 | 550 |
| メインモーター電源 | KW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 7.5 | 7.5 | 11 | 11 |
| 総寸法 L*W*H | mm |
3020×1490 ×1500 |
3720×1490 ×1550 |
4520×1700 ×1640 |
3030×1665 ×1620 |
3730×1665 ×1620 |
4530×1770 ×1700 |
3040×1665 ×1620 |
3740×1665 ×1620 |
4530×1770 ×1700 |
3050×1750 ×1700 |
CNCコントローラ
CNCコントローラー エスタン E21S/E200PS
| 形状 | |
|---|---|
|
|
|
防護フェンス 左と右の保護ガード 操作の安全を保証する |
総溶接 作業台と機械のボディの間接溶接は,前作業台の垂直プレートと双面垂直プレートの間には縫いがないことを保証します. |
|
|
|
HIWIN ボールスクリュー 高精度バックゲーズは,台湾HIWINボールスクリューと磨き棒を装備しています. |
フロントテーブル ローラーボールは,ライナーと腕にインストールされています 磨きを減らすことができますし,簡単に正確にマシンをフィッダー |
|
|
|
ボッシュ・レックスロック・バルブ ドイツ ボッシュ・レックスロック 統合液圧バルブブロック 高信頼性の液圧トランスミッション統合された水力システムでは,水力液の漏れによって引き起こされる問題を効果的に軽減することができます. |
刃のクリアランスを調整する 切片の厚さに応じて,切片の隙間をモーターで調整し,切断性能を向上させることができます. |
|
|
|
プレミアムバックゲー 高品質で精密なバックゲージで,サーボモーターで制御されています |
SCHNELDER 電気部品 高品質の電気部品は,電気が安定していない場合でもうまく機能し,世界中の顧客は簡単に交換することができます. |
|
|
|
SUNNY 水力ポンプ アメリカで世界的に有名な水力ポンプのブランドは 性能も良く 全水力システムに強力な電力を供給します |
シエメンス モーター ドイツの有名なブランドのモーターは 機械の寿命を向上させ 低騒音環境で機械を動かせます |
