| ブランド名 | Hoston |
| モデル番号 | HPB-40T/1600 |

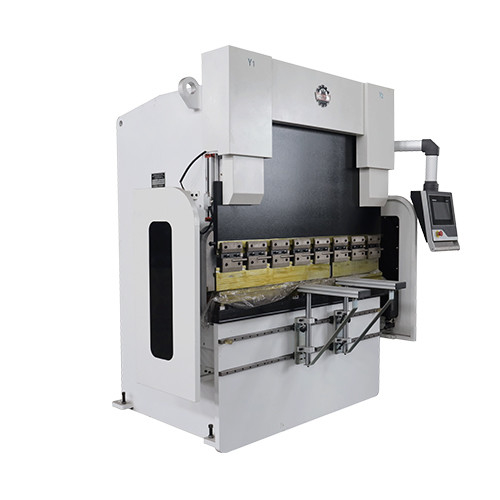

40トン 1600mm ハイブリッド CNC プレスブレーキ DELEM DA53T
CNC曲げ機は薄いプレートを曲げることができる機械である.その構造には主に支架,作業台,クランププレートが含まれます.作業台は支架の上に置かれ,そして作業台は ベースとプレッシャープレートから構成されていますベースはシートシェル,コイル,カバープレートから構成され,シートシェルの深部にコイルを配置し,斜面の上部はアコーバープレートで覆われています使用時,コイルはワイヤーによって電力を供給され,圧プレートに重力力を発生させ,圧プレートとベースの間に薄いプレートを固定します.電気磁気力圧縮装置を使用したためプレッシャープレートは,様々な作業部品の要求に応じ,側壁を持つ作業部品で加工され,操作が簡素化されます.
| メドール | ユニット | 70T/2550 | 70T/3100 | 110T/3100 | 110T/4100 | 130T/3100 | 130T/4100 | 170T/3100 | 170T/4100 | 220T/3100 | 220T/4100 |
| 曲がる力 | KN 関連品 | 700 | 700 | 1100 | 1100 | 1300 | 1300 | 1700 | 1700 | 2200 | 2200 |
| 曲がる長さ | mm | 2550 | 3100 | 3100 | 4100 | 3100 | 4100 | 3100 | 4100 | 3100 | 4100 |
| 縦間隔 | mm | 2100 | 2600 | 2600 | 3600 | 2600 | 3600 | 2600 | 3600 | 2600 | 3300 |
| 推力深さ | mm | 320 | 320 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| ダイの設定高さ | mm | 420 | 420 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 |
| ラム Y 軸の走行 | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| バックゲーズのX軸の走行 | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| バックゲーバーR軸の走行 | mm | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Y軸の接近速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Y軸の曲がり速さ | mm/s | 1から20 | 1から20 | 1から20 | 1から20 | 1から20 | 1から20 | 1〜15 | 1〜15 | 1〜15 | 1〜15 |
| Y軸の回転速度 | mm/s | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| X軸の速度 | mm/s | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| R軸の速度 | mm/s | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| メインモーター電源 | kw | 2×3 | 2×3 | 2×5 | 2×5 | 2×5 | 2×5 | 2×6 | 2×6 | 2×6 | 2×6 |
| オイルタンクの容量 | L について | 2×20 | 2×20 | 2×20 | 2×20 | 2×20 | 2×20 | 2×30 | 2×30 | 2×30 | 2×30 |
|
|
| 1 軸のバックゲー (X) | 2軸のバックゲー (X,R) |
|
|
| 4軸のバックゲー (X,R,Z1,Z2) | 6軸のバックゲー (X1,X2,R1,R2,Z1,Z2) |
|
DELEM CNC制御システム
|
|
| |
レーザー保護装置
輸入されたレーザー安全なレーザー保護装置,世界的に有名なブランドは,EUCE標準に完全に準拠しています |
|
手動式 クラウン
|
|
| |
手動上部ツールを固定する
|
|
バックゲージ
HOSTON プレスブレーキは,軸の位置付けの最高の繰り返しと高い精度を保証するために,固い構造で構成されたバックゲージで装備されています. |
|
