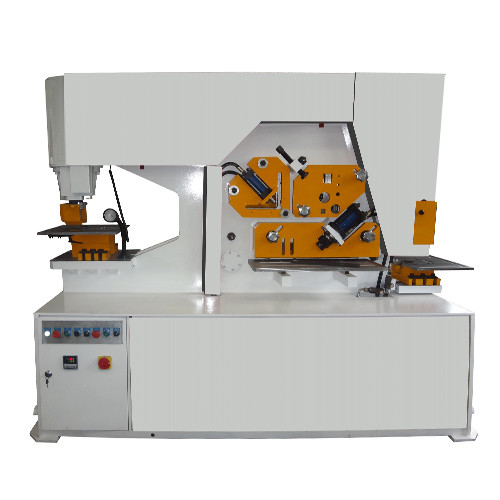

二重シリンダー鉄工 HIW-120S
機械の設計は精巧で構造は安定しています.水力送電と機械的な従来のプレッシングが採用されています.a は独立した駅で,BCDE は組み合わせた駅である.切断,切断,切断,切断,切断,切断,切断,切断,切断,切断,切断,切断,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割,切割I線作業台にはT格子とレギュラーが搭載されており,ツールとダイの自由設置と調整に便利です.ダブルフットスイッチ自由で独立した運営効率を倍にする
| モデル | HIW-60/D | HIW-90/S/D | HIW-120/S/D | HIW-160/S/D | |
| 処理能力 (KN) | 600 | 900 | 1200 | 1600 | |
| 材料の張力強度 (Mpa) | ≤450 | ≤450 | ≤450 | ≤450 | |
| ラム・ストローク (mm) | 80 | 80 | 80 | 80 | |
| ストローク数 (時間/分) (mm) | 8 から 22 | 8 から 22 | 8 から 22 | 8 から 22 | |
| 喉の深さ (mm) | 300 | 355 | 400 | 600 | |
| 切断角 | 7° | 8° | 8° | 8° | |
| 平らな刈り取り |
マックス 刈り取れる容量 (厚さ*幅) (mm) |
16×250 | 20×330 | 25×330 | 30×355 |
| 8×400 | 10×480 | 16×600 | 20×600 | ||
| プロフィール製の鋼材の剪定 | スクエアバー (mm) | 40 | 45 | 50 | 55 |
| 丸いバー (mm) | 45 | 50 | 60 | 65 | |
| Cチャネル (mm) | 126 | 160 | 200 | 280 | |
| I線 (mm) | 126 | 160 | 200 | 280 | |
| 角切削 | 90° 毛刈り (mm) | 120×10 | 140×12 | 160×14 | 180×16 |
| 90° 毛刈り (mm) | 70×8 | 70×10 | 80×7 | 80×10 | |
| 穴を掘る |
マックス カパシーを殴る (直径*厚さ) (mm) |
25×16 | 30×20 | 35×25 | 38×30 |
| モーター | 4 | 5.5 | 7.5 | 11 | |
| 尺寸 (mm) | 1650×800×1780 | 1950×900×1930 | 2350 × 980 × 2100 | 2680 × 1060 × 2380 | |
標準シリーズ:
このマシンを操作できるのは1人だけです.
一つのポンプとモーターとバルブを含む 標準装置を1つ用意した
手動式 固定
温度冷却システムなし
Sシリーズ:
このマシンを操作できるのは"人だけです.
一つのポンプとモーターとバルブを含む 標準装置を1つ用意した
手動式 固定
角度とプレートシートステーションの自動ブランキングシステム
温度冷却システム
Dシリーズ:
二重作業する鉄工 (つまり2人の操作者が同時に機械で作業できる)
2つのポンプ,2つのモーター,2つのバルブを含む2つの液圧装置で
角度とプレートシートステーションの自動ブランキングシステム
温度冷却システム
標準機能:
パンシング; 角度,Cチャネル パンシング; Hビーム パンシング
角切削; 丸い棒切削; 平方棒切削; 平面棒切削; 角ミッター切削
切断する
オプション機能:
パイプノート
パイプパンチング
ブレーキを押す
角曲線
半径角
角を丸める
双面的な丸め込み
牛は何もない
Cチャネル結合
I線切断器
運河切断
 |
|
パンシングステーション
2迅速なパンチツールの変更のための快速交換保持ナッツシステム. 5変形を最小限にするために様々な開口の交換可能なプレートを持つストリッパーがすべてのモデルで標準です |
|
平面バーシェーリングステーション
1特別に加工された上刃で,最小限の歪みを伴うクリーンな切断を与えます. 2下の刃には4つの切断刃があります. 3変数度ミッターカット角度 fl に ngアンジェ 4簡単に調節できる 5位置を正確に示すガイド付きの サポートテーブル |
|
|
角切断ステーション
1材料の損失もなく,最小限の変形なしの単刀切りに 2.45°ミッターカット 簡単できれいです 3切断刃が4本ある固定刀. 4移動する刃の角半径を選択して,小または大きな角度で最適な結果を得る. |
|
バールシェーリングステーション
1. 1つの保持床は,各サイズの四角棒の切削と丸い棒の切削のために使用されます. 2.オプションのチャネルとセクションバー切削ツールはほとんどのモデルで利用できます.詳細については仕様表を参照してください. |
|
|
ノッチング ステーション
2電気でロックされた安全カバー 最大の安全性と可視性のために 3測定テーブルは,正確な位置付けのためのストップ付きです. |
